Рентгенографическое оборудование

Рентгенодиагностическая техника представляет собой краеугольный камень современной медицинской визуализации и технического контроля в промышленности. С момента судьбоносного открытия X-лучей Вильгельмом Рентгеном в конце XIX века, эта область претерпела колоссальную трансформацию, создав обширный спектр специализированного оборудования для решения разнообразных задач. Рассмотрим, какая есть классификация рентгеновских аппаратов, состав и область применения типового рентгенологического аппарата.

Как называется аппарат для рентгена? Рентгенографический аппарат. Который может быть медицинским, промышленным, а также специализированным по направлениям.

Эти высокомощные диагностические системы размещаются в специально подготовленных помещениях с защитой от излучения. Они формируют основу рентгенодиагностического отделения любой современной клиники. Характерной особенностью служит многофункциональность – возможность проведения как простых проекционных снимков, так и сложных процедур с использованием контрастных веществ. Технологический ансамбль рентген аппарата включает рентгеновский излучатель, коллиматоры, детекторную систему и автоматизированное рабочее место врача.

Представляют собой компактные передвижные платформы на колесной базе с телескопическим кронштейном. Ключевое преимущество – возможность доставки аппаратуры непосредственно к постели тяжелобольного пациента, что критически важно в отделениях реанимации и интенсивной терапии. Современное рентгенодиагностическое оборудование оснащается аккумуляторными батареями высокой емкости и цифровыми детекторами, обеспечивающими мгновенное получение изображения.

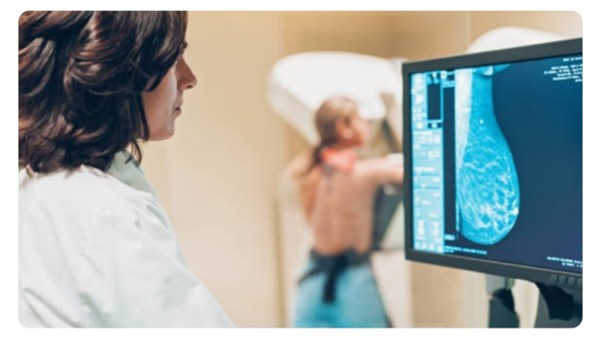

Узкопрофильное оборудование, созданное с учетом особенностей исследования тканей молочной железы. Отличительные характеристики – низковольтное мягкое излучение, повышенная разрешающая способность и специально сконструированная компрессионная система. Передовые модели интегрируют функционал томосинтеза – технологии получения послойных изображений без полного оборота излучателя.

Высокотехнологичные системы для визуализации и малоинвазивного лечения патологий кровеносной системы. Отличаются наличием C-образной дуги с возможностью многоосевого вращения вокруг пациента. Эти приборы для рентгена оснащаются программным обеспечением для выполнения цифровой субтракции – удаления изображения окружающих тканей для выделения сосудистого русла с контрастным веществом.

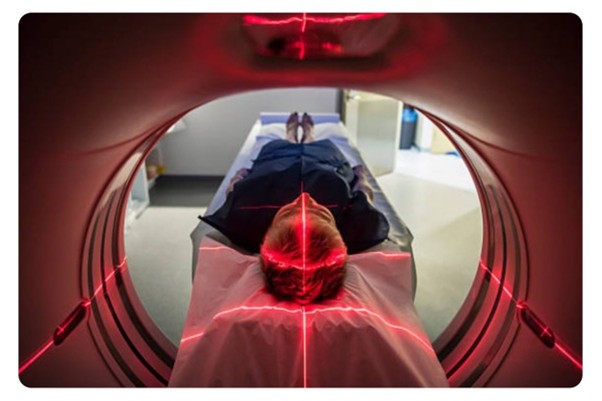

Революционное направление рентгенодиагностики, основанное на спиральном движении излучателя с многорядным детектором. Ключевой параметр – количество одновременно собираемых срезов (от 16 до 640 в современных моделях). Позволяют реконструировать объемное изображение внутренних органов с субмиллиметровой точностью и проводить виртуальную эндоскопию полых органов.

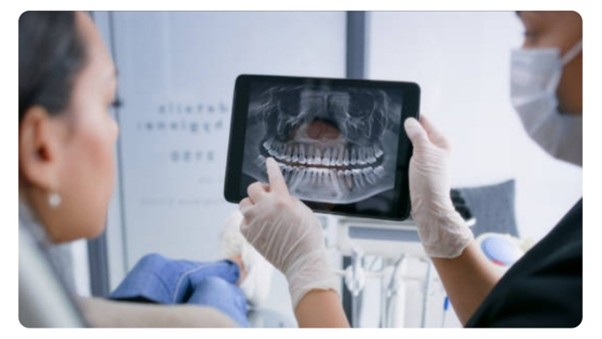

Включают несколько принципиально различных типов аппаратуры: радиовизиографы для получения изображения отдельных зубов, ортопантомографы для круговой съемки зубочелюстной системы и объемные томографы с коническим лучом для трехмерной реконструкции челюстно-лицевого комплекса с минимальной лучевой нагрузкой.

Применяются в машиностроении, авиационной и космической отраслях для выявления микротрещин, пустот и включений в металлических конструкциях без нарушения их целостности. Характеризуются повышенной мощностью излучения и специализированными детекторными линейками для работы с высокоплотными материалами.

Представляет собой интеграцию рентгеновской техники и компьютерных алгоритмов распознавания для обеспечения безопасности в транспортной инфраструктуре. Современные туннельные сканеры используют двухэнергетическое излучение для дифференцирования органических и неорганических материалов с автоматической маркировкой потенциально опасных объектов.

Включает высокоточные спектрометры, работающие на принципе рентгеновской флуоресценции, и дифрактометры для изучения кристаллической решетки веществ. Позволяют определять элементный состав образца с точностью до миллионных долей и характеризовать наноструктуры материалов.

Инверторные высокочастотные генераторы – современное решение с цифровым управлением параметрами экспозиции и минимальной пульсацией напряжения
Импульсные системы средней частоты – компромиссный вариант для бюджетного сегмента оборудования
Трансформаторные низкочастотные блоки – постепенно уходящее в прошлое технологическое решение

Плёночные технологии – классический метод с использованием светочувствительных материалов и химической обработки
Системы компьютерной радиографии – промежуточное решение с использованием многоразовых люминофорных пластин и лазерного считывания
Прямая цифровая радиография – современный стандарт с немедленной визуализацией и широкими возможностями постобработки

Магистральными направлениями совершенствования рентгенодиагностической аппаратуры становятся миниатюризация компонентов, радикальное снижение дозовой нагрузки, внедрение алгоритмов машинного обучения для автоматизированной интерпретации результатов и создание мультимодальных платформ, объединяющих различные методы визуализации в единый диагностический комплекс.

Особенно перспективными выглядят разработки в области спектральной томографии с подсчетом фотонов и рентгеновской микроскопии с фазовым контрастом, открывающие новые горизонты для дифференциальной диагностики патологических изменений на клеточном уровне.

Рассказали, какие бывают аппараты и рентгены и чем они отличаются. Медицинский рентгеновский аппарат используется в различных областях медицины для диагностики заболеваний, навигации и контроля при проведении оперативных вмешательств. Современная рентгеновская аппаратура с применением высоких технологий для визуализации расширяет возможности ее использования.

Автор команда МедАктив
